Bh- 0,66 serie k korronte transformadoreak

BH- 0,66 serie k korronte transformadoreak CT zatiketa zatikatua da. Batez ere kable edo autobus-barra aplikazioetarako erabiltzen da, eta egungo neurketa eta jarraipena egiteko. Zatitutako oinarrizko diseinuak aukera ematen du, instalatu eta itxi egin behar da erantsitako zirkuitua deskonektatu gabe. Oharra: kontuan izan zirkulatutako bigarren mailako bihurgailua CT instalazioan zorroztasunez debekatuta dagoela, CTan kalteak ekiditeko, baita lesio pertsonalak eta istripuak ere.

Bidali kontsulta

Produktuaren Deskribapena

BH- 0,66 serie k korrontearen transformadoreak un motako transformadore irekia, eta batez ere kable edo autobus barran erabiltzen da, korrontearen neurketa eta jarraipen gisa erabilitako eta hornidura-horniduran muntatuta.

Oharra: egungo transformadorearen muntaketa, DEK Debekatzea debekatzen du, egungo transformadoreari kalteak ekiditeko eta ekipoak edo lesio pertsonaleko istripuak saihesteko.

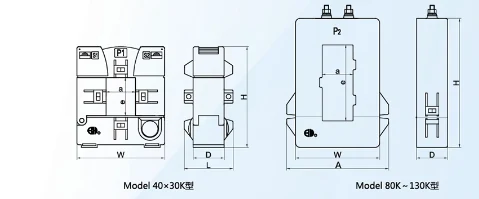

Zehaztapenak eta neurriak

Eredu	Eskema dimentsioa (mm)						Leihoen dimentsioa (mm)
Eredu	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80 k	117	95	143	158	35	35	35	85
120 k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

Diagrama

Parametro teknikoak

Eredu		40x30k	80 k	120 k	130k
Zehaztasun klasea		0,5 1	0,5 1 2	0,5 1	0,5 1
Egungo / bigarren mailako Korrontea (a)		(Va) Baloratutako zama (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5	25
500		2.5	2.5
600		2.5	2.5
750		5 10	2.5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Aperture aukeraketa

Atala (m㎡) Kopuru kopurua Core Wires		16	25	35	50	70	95	120	150	185	240
1core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2ko	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2ko	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3Cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3Cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4ko (3 + 1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4ko (3 + 1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4ko	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4ko	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
