BH-0,66 seriea Egungo transformadoreak zehaztasun-tresnak dira, industria-aplikazioetan korronte elektrikoak neurtzeko eta kontrolatzeko diseinatutako diseinatutakoak. Egungo transformadore hauek kalitate handiko materialekin eta teknologia aurreratuarekin eraikitzen dira, errendimendu fidagarria eta epe luzeko iraunkortasuna bermatzeko.
. Zehaztasun handia: BH-0.66 seriea Egungo transformadoreek zehaztasun handia eskaintzen dute uneko neurketan, zehaztasuna ezinbestekoa den aplikazio kritikoetarako egokiak bihurtuz.
. Aplikazio zabala: egungo transformadore hauek industria-ezarpenen aukera zabalean erabil daitezke, besteak beste, energia banaketa, energia kudeaketa eta ekipoen jarraipena.
. Diseinu trinkoa: BH-0,66 seriearen diseinu trinkoa I egungo transformadoreek espazio estuetan instalazio erraza ahalbidetzen dute errendimendua arriskuan jarri gabe.
. Eraikuntza sendoa: funtzionamendu baldintza gogorrak jasateko eraikia, egungo transformadore hauek iraunkorrak eta fidagarriak dira, baita ingurune gogorrak ere.
. Integrazio erraza: BH-0,66 seriea I egungo transformadoreak lehendik dauden sistema elektrikoetan integratzeko errazak dira, proiektuak berritzeko edo berritzeko aproposak bihurtuz.
Forma laukizuzena, autobus barra eta banakakoak direnak.

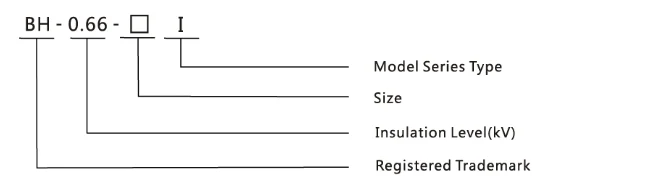

Eredu |

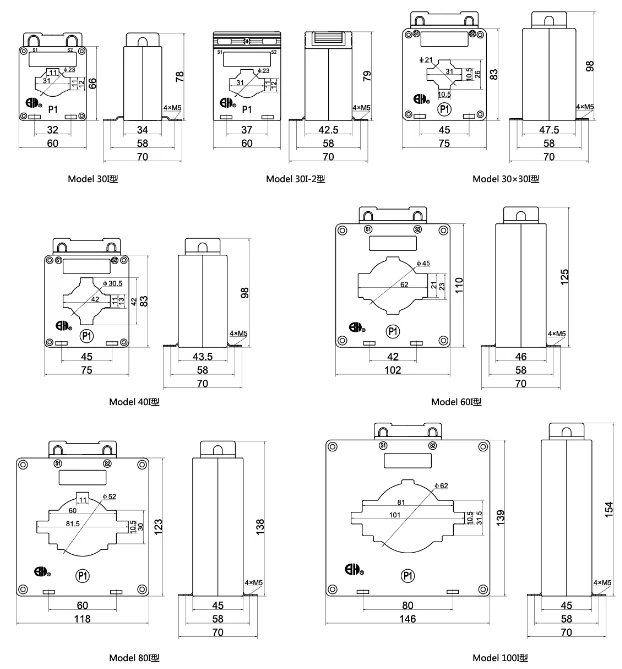

Eskema dimentsioa (mm) | Leihoen dimentsioa (mm) | Instalazioaren dimentsioa (mm) | Instalazio metodoa | ||||||||
W | H | D | a | e | d | Φ | A | B | ||||
M | N | M | N | |||||||||
30I | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | -A B c e |
30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | -A B e | |
40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
60I | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
80I | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
Eredu | 30I | 30x30i | 40i | 60I | 80I | 100i | 30i-2 | |
Kablearen diametroa | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
Max bushar tamaina / qty | 30x10 / 1 | 30x10 / 1 | 40x10 / 1 | 60x10 / 1 60x6 / 1-2 |
80x10 / 1 60x10 / 1-2 |
100x10 / 1 80x10 / 1-2 |
30x10 / 1 | |
Zehaztasun klasea | 0,5 1 | 0,5 1 | 0,5 1 | 0,5 0,5 | 0,5 0,5 | 0,5 0,5 | 0,2s 0,5 1 | |
Egungo / bigarren mailako Korrontea (a) |
Baloratutako zama (VA) | |||||||
15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
50 | 25 (2) | 2.5 | 2.5 (2) | |||||
60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
75 | 2.5 | 25 Plu | 2.5 | 2.5 | ||||
100 | 2.5 | 25 Plu | 2.5 | 2.5 | ||||
150 | 2.5 | Plu 10 | 5 | 25 | 2.5 | |||
200 | 5 | 10 15 | 5 | 5 | 5 | |||
250 | 5 | 15 20 | 5 | 5 | 5 | |||
300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
500 | 10 | Plu 10 | 10 | |||||
600 | 10 | Plu 10 | Plu 10 | |||||
750 (800) | 10 | Plu 10 | Plu 10 | Plu 10 | ||||
1000 | 15 20 | 15 20 | 15 20 | |||||
1200 (1250) | 20 | 20 | 20 | |||||
1500 | 20 | 20 | 20 | |||||
2000 | 20 | 20 | 20 | |||||
2500 | 30 | 30 | ||||||
3000 | 30 |
